💻 Kartprojeksjoner#
Et koordinatsystem (CRS) er en avgjørende del av metadata for ethvert geografisk datasett. Uten et CRS, ville geometriene ganske enkelt være en samling av koordinater i et vilkårlig rom. Bare CRS tillater GIS-programvare, inkludert Python-pakkene vi bruker i dette kurset, å relatere disse koordinatene til et sted på jorden (eller andre omtrent sfæriske objekter eller planeter).
Ofte sammenlignet med koordinatreferansesystemer, og definitivt nært relatert, er kartprojeksjoner. Kartprojeksjoner, også kalt projiserte koordinatsystemer, er matematiske modeller som lar oss overføre koordinater på overflaten av vår tredimensjonale jord til koordinater i en plan overflate, som et flatt, todimensjonalt kart. I motsetning til projiserte koordinatsystemer, bruker geografiske koordinatsystemer rett og slett direkte bredde- og lengdegrad, dvs. gradene langs de horisontale og vertikale store sirklene til en sfære som tilnærmer jorden, som x- og y-koordinater i et plant kart. Til slutt er det både projiserte og geografiske koordinatsystemer som bruker mer komplekse ellipsoider enn en enkel sfære for å bedre tilnærme ‘potetformen’ som planeten vår har. Den fulle CRS-informasjonen er nødvendig for å nøyaktig kunne relatere geografisk informasjon til et sted på jorden og inkluderer både (projiserte/geografiske) koordinatsystem og ellipsoider.
CRS i forskjellige romlige datasett varierer ganske ofte, da forskjellige koordinatsystemer er optimalisert for bestemte regioner og formål. Ingen koordinatsystem kan være perfekt nøyaktig rundt hele kloden, og transformasjonen fra tre- til todimensjonale koordinater kan ikke være nøyaktig i vinkler, avstander og områder samtidig.
Følgelig er det en vanlig GIS-oppgave å transformere (eller reprosjektere) et datasett fra ett referansesystem til et annet, for eksempel, for å gjøre to lag interoperable. Sammenligning av to datasett som har forskjellige CRS vil uunngåelig måtte produsere feil resultater; for eksempel, å finne punkter inneholdt i et polygon kan ikke fungere, hvis punktene har geografiske koordinater (i grader), og polygonet er i det nasjonale norske referansesystemet (i meter).
Å velge en passende projeksjon for kartet ditt er ikke alltid enkelt. Det avhenger av hva du faktisk vil representere i kartet ditt, og hvilke romlige skala, oppløsning og utstrekning dataene dine har. Faktisk er det ikke en enkelt ‘perfekt projeksjon’; hver har styrker og svakheter, og du bør velge en projeksjon som passer best for hvert kart. Faktisk kan projeksjonen du velger kanskje til og med fortelle noe om deg:
Note
For de av dere som foretrekker en mer analytisk tilnærming til å velge kart projeksjoner: du kan få en god oversikt fra georeference.org, og dette blogginnlegget som diskuterer styrkene og svakhetene til noen vanlig brukte projeksjoner. Nettsiden Radical Cartography har en utmerket oversikt over hvilke projeksjoner som passer hvilke utstrekninger av verden for hvilket emne.
Håndtering av koordinatreferansesystemer i Geopandas#
Når du har funnet ut hvilken kartprojeksjon du skal bruke, er håndtering av koordinatreferansesystemer, heldigvis, ganske enkelt i Geopandas. Biblioteket pyproj gir ytterligere informasjon om et CRS, og kan hjelpe med mer vanskelige oppgaver, som å gjette det ukjente CRS-et til et datasett.
I denne delen vil vi lære hvordan hente ut informasjon om koordinatreferansesystemet fra et datasett, og hvordan du re-projiserer dataene til et annet CRS.
Vær forsiktig med Shapefiler
Du har kanskje lagt merke til at geografiske datasett i ESRI Shapefile format
består av flere filer med forskjellige filutvidelser. .prj-filen
inneholder informasjon om koordinatreferansesystemet. Pass på at du ikke
mister den!
Vise CRS av et datasett#
Vi starter med å laste inn et datasett med EU-land som er lastet ned fra Geographic Information System of the Commission (GISCO), en enhet innenfor Eurostat som håndterer geografiske data for den europeiske kommisjonen.
import pathlib
NOTEBOOK_PATH = pathlib.Path().resolve()
DATA_MAPPE = NOTEBOOK_PATH / "data"
import geopandas
eu_land = geopandas.read_file(
DATA_MAPPE / "eu_countries" / "eu_countries_2022.gpkg"
)
La oss sjekke datasettets CRS:
eu_land.crs
<Geographic 2D CRS: EPSG:4326>
Name: WGS 84
Axis Info [ellipsoidal]:
- Lat[north]: Geodetic latitude (degree)
- Lon[east]: Geodetic longitude (degree)
Area of Use:
- name: World.
- bounds: (-180.0, -90.0, 180.0, 90.0)
Datum: World Geodetic System 1984 ensemble
- Ellipsoid: WGS 84
- Prime Meridian: Greenwich
Det vi ser her er faktisk et pyproj.CRS objekt.
EPSG-koden (European Petroleum Survey Group) er global standard for identifisering av koordinatreferansesystemer. Tallet refererer til en oppføring i EPSG Geodetic Parameter Dataset, en samling av koordinatreferansesystemer koordinattransformasjoner som spenner fra globalt til nasjonalt, regionalt og lokalt omfang.
Vårt GeoDataFrame EPSG-kode er 4326. Dette er et tall å huske, da du
vil komme over det mye i den geografiske verden: Det refererer til et geografisk
koordinatsystem som bruker WGS-84-referanseellipsoiden. Dette er det mest
vanlig brukte koordinatreferansesystemet i verden. Det er det vi refererer til
når vi snakker om lengde- og breddegrad.
Du kan finne informasjon om referansesystemer og lister over kjent CRS fra mange online ressurser, for eksempel:
Tip
Hvis du vet hvilken rekkevidde koordinatverdiene skal være i, skader det ikke å ta en rask titt på dataene selv. I tilfellet EPSG:4326, bør koordinatene være mellom -180 og 180° lengdegrad og -90 og 90° breddegrad.
eu_land.geometry.head()
0 MULTIPOLYGON (((13.684 46.4375, 13.511 46.3484...
1 MULTIPOLYGON (((6.3156 50.497, 6.405 50.3233, ...
2 MULTIPOLYGON (((28.498 43.4341, 28.0602 43.316...
3 MULTIPOLYGON (((16.9498 48.5358, 16.8511 48.43...
4 MULTIPOLYGON (((32.9417 34.6418, 32.559 34.687...
Name: geometry, dtype: geometry
Faktisk ser koordinatverdiene i datasettet vårt ut til å være i en passende verdiområde.
Reprojisere en GeoDataFrame#
Et geografisk koordinatsystem, EPSG:4326, er ikke spesielt godt egnet
for å vise landene i Den europeiske union. Forvrengningen er høy. Snarere kunne vi
bruke en Lambert Azimuthal Equal-Area projeksjon, som
EPSG:3035, kartprojeksjonen offisielt anbefalt av den europeiske
kommisjonen.
Transformasjon av data fra ett referansesystem til et annet er en veldig enkel oppgave
i geopandas. Faktisk,
alt du må gjøre er å bruke to_crs() metoden til en GeoDataFrame, og levere
et nytt CRS i et bredt spekter av mulige formater. Det enkleste er å bruke en EPSG
kode:
eu_land_EPSG3035 = eu_land.to_crs("EPSG:3035")
La oss sjekke hvordan koordinatverdiene har endret seg:
eu_land_EPSG3035.geometry.head()
0 MULTIPOLYGON (((4604288.477 2598607.47, 459144...
1 MULTIPOLYGON (((4059689.242 3049361.18, 406508...
2 MULTIPOLYGON (((5805367.757 2442801.252, 57739...
3 MULTIPOLYGON (((4833567.363 2848881.974, 48272...
4 MULTIPOLYGON (((6413299.362 1602181.345, 63782...
Name: geometry, dtype: geometry
Og vipps, koordinatverdiene i geometriene har endret seg! Gratulerer med å ha utført din aller første geopandas koordinat-transformasjon!
For bedre å forstå nøyaktig hva vi nettopp har gjort, er det en god idé å utforske
dataene våre visuelt. La oss tegne datasettet vårt både før og etter
koordinattransformasjon. Vi vil bruke matplotlib sin subplots-funksjon.
import matplotlib.pyplot
# Forbered subplots som er ved siden av hverandre
figure, (axis1, axis2) = matplotlib.pyplot.subplots(nrows=1, ncols=2)
# Plott det originale (WGS84, EPSG:4326) datasettet
eu_land.plot(ax=axis1)
axis1.set_title("WGS84")
axis1.set_aspect(1)
# Plott det reprojiserte (EPSG:3035) datasettet
eu_land_EPSG3035.plot(ax=axis2)
axis2.set_title("ETRS-LAEA")
axis2.set_aspect(1)

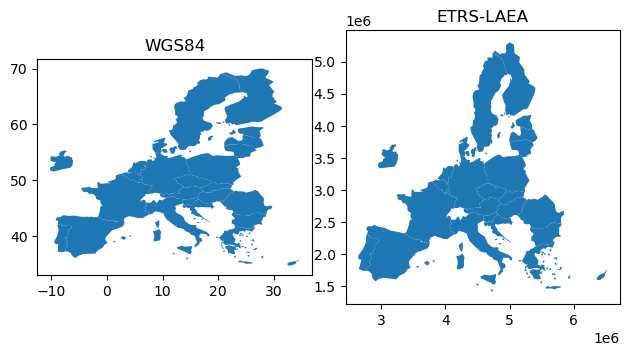

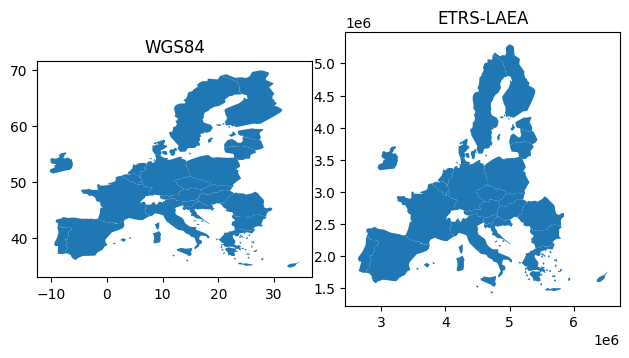

matplotlib.pyplot.tight_layout()
Faktisk ser kartene ganske forskjellige ut, og det reprojiserte datasettet forvrenger de europeiske landene mindre, spesielt i den nordlige delen av kontinentet.
La oss fortsatt lagre det reprojiserte datasettet i en fil slik at vi kan bruke det senere. Merk at, selv om moderne filformater lagrer CRS pålitelig, er det en god idé å bruke et beskrivende filnavn som inkluderer referansesystem informasjon.
eu_land_EPSG3035.to_file(
DATA_MAPPE / "eu_countries" / "eu_land_EPSG3035.gpkg"
)
Håndtering av forskjellige CRS-formater#
Det er forskjellige måter å lagre og representere CRS-informasjon på. De mer brukte formatene inkluderer PROJ strenger, EPSG-koder, Well-Known-Text (WKT) og JSON. Du vil sannsynligvis støte på noen eller alle disse når du jobber med romlige data hentet fra forskjellige kilder. Å kunne konvertere CRS-informasjon fra ett format til et annet er nødvendig nå og da, derfor er det nyttig å vite noen triks for hvordan man gjør dette.
Vi har allerede kort nevnt at geopandas bruker pyproj-biblioteket for å håndtere referansesystemer. Vi kan bruke den samme modulen for å analysere og konvertere CRS-informasjon i forskjellige formater.
Oversikt#
Nedenfor printer vi forskjellige representasjoner av CRS for datasettet med EU land vi brukte før:
import pyproj
crs = pyproj.CRS(eu_land.crs)
print(f"CRS som en proj4-streng: {crs.to_proj4()}\n")
print(f"CRS i WKT-format: {crs.to_wkt()}\n")
print(f"EPSG-kode for CRS: {crs.to_epsg()}\n")
CRS som en proj4-streng: +proj=longlat +datum=WGS84 +no_defs +type=crs
CRS i WKT-format: GEOGCRS["WGS 84",ENSEMBLE["World Geodetic System 1984 ensemble",MEMBER["World Geodetic System 1984 (Transit)"],MEMBER["World Geodetic System 1984 (G730)"],MEMBER["World Geodetic System 1984 (G873)"],MEMBER["World Geodetic System 1984 (G1150)"],MEMBER["World Geodetic System 1984 (G1674)"],MEMBER["World Geodetic System 1984 (G1762)"],MEMBER["World Geodetic System 1984 (G2139)"],MEMBER["World Geodetic System 1984 (G2296)"],ELLIPSOID["WGS 84",6378137,298.257223563,LENGTHUNIT["metre",1]],ENSEMBLEACCURACY[2.0]],PRIMEM["Greenwich",0,ANGLEUNIT["degree",0.0174532925199433]],CS[ellipsoidal,2],AXIS["geodetic latitude (Lat)",north,ORDER[1],ANGLEUNIT["degree",0.0174532925199433]],AXIS["geodetic longitude (Lon)",east,ORDER[2],ANGLEUNIT["degree",0.0174532925199433]],USAGE[SCOPE["Horizontal component of 3D system."],AREA["World."],BBOX[-90,-180,90,180]],ID["EPSG",4326]]
EPSG-kode for CRS: 4326
/opt/hostedtoolcache/Python/3.11.10/x64/lib/python3.11/site-packages/pyproj/crs/crs.py:1295: UserWarning: You will likely lose important projection information when converting to a PROJ string from another format. See: https://proj.org/faq.html#what-is-the-best-format-for-describing-coordinate-reference-systems
proj = self._crs.to_proj4(version=version)
Note
Ikke hvert mulig koordinatreferansesystem har en tilordnet EPSG-kode.
Derfor prøver pyproj, som standard, å finne den best matchende EPSG
definisjonen. Hvis den ikke finner noen, returnerer to_epsg() None.
Bruk pyproj for å finne detaljert informasjon om et CRS#
Et pyproj.CRS objekt kan også initialiseres manuelt, for eksempel ved bruk av en
EPSG-kode eller en Proj4-streng. Den kan da gi detaljert informasjon om
parametrene for referansesystemet, samt foreslåtte bruksområder. Vi kan,
for eksempel, lage et CRS objekt for EPSG:3035 kartprojeksjonen vi brukte
over:
crs = pyproj.CRS("EPSG:4326")
crs
<Geographic 2D CRS: EPSG:4326>
Name: WGS 84
Axis Info [ellipsoidal]:
- Lat[north]: Geodetic latitude (degree)
- Lon[east]: Geodetic longitude (degree)
Area of Use:
- name: World.
- bounds: (-180.0, -90.0, 180.0, 90.0)
Datum: World Geodetic System 1984 ensemble
- Ellipsoid: WGS 84
- Prime Meridian: Greenwich
Umiddelbart ser vi at et pyproj.CRS objekt inneholder rik informasjon om
referansesystemet: et navn, et bruksområde (inkludert grenser), et
datum og en ellipsoide.
Denne informasjonen kan også trekkes ut individuelt:
crs.name
'WGS 84'
crs.area_of_use.bounds
(-180.0, -90.0, 180.0, 90.0)
Globale kartprojeksjoner#
Nå er det på tide å leke med noen kartprojeksjoner. For å gjøre dette finner du et globalt datasett med landpolygoner i datamappen. Det ble lastet ned fra naturalearthdata.com, en fantastisk ressurs for kartografi-geodata.
Sjekk din forståelse
Les inn datasettet fra DATA_MAPPE / "world_countries" / "ne_110m_admin_0_countries.zip" og plott tre kart med forskjellige kart
projeksjoner. Du kan bruke tips og definisjoner fra følgende ressurser
(og hvor som helst ellers):
Under plotting av kartene og valg av kartprojeksjoner, tenk på fordeler og ulemper med forskjellige kartprojeksjoner.
verden = geopandas.read_file(
DATA_MAPPE / "world_countries" / "ne_110m_admin_0_countries.zip"
)

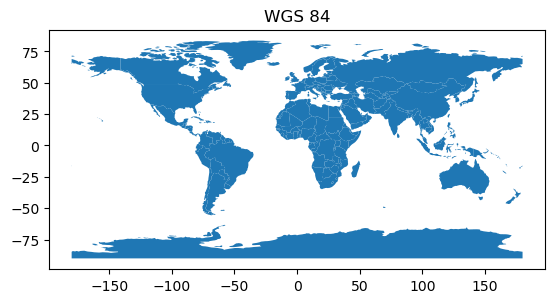

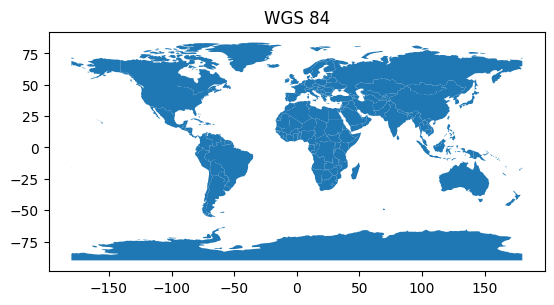

verden.plot()
matplotlib.pyplot.title(verden.crs.name)
Text(0.5, 1.0, 'WGS 84')
# web mercator
verden_EPSG3857 = verden.to_crs("EPSG:3857")

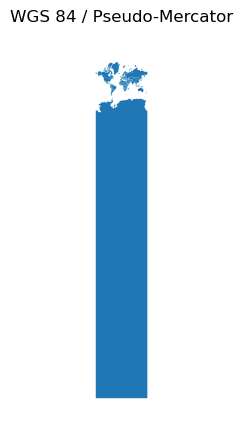

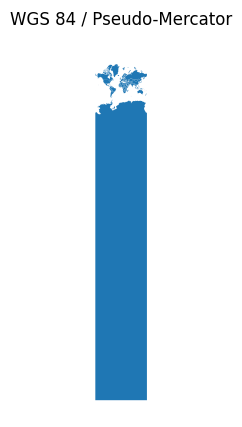

verden_EPSG3857.plot()
matplotlib.pyplot.title(verden_EPSG3857.crs.name)
# fjern akse dekorasjoner
matplotlib.pyplot.axis("off")
(-22041259.17706817,
22041259.177068174,
-255577115.13568556,
31488437.087057084)
# Eckert-IV (https://spatialreference.org/ref/esri/54012/)
ECKERT_IV = "+proj=eck4 +lon_0=0 +x_0=0 +y_0=0 +ellps=WGS84 +datum=WGS84 +units=m +no_defs"
verden_eckert_iv = verden.to_crs(ECKERT_IV)
verden_eckert_iv.plot()

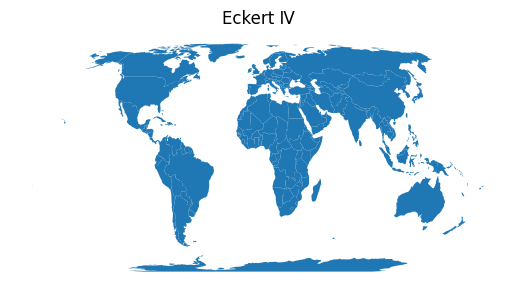

matplotlib.pyplot.title("Eckert Ⅳ")
matplotlib.pyplot.axis("off")
(-18321736.696081996,
18321736.696081996,
-9302420.503183275,
9217598.414473996)

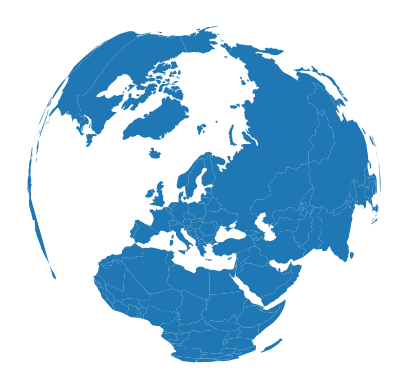

# En ortografisk projeksjon, sentrert i Finland!
# (http://www.statsmapsnpix.com/2019/09/globe-projections-and-insets-in-qgis.html)
verden_ortho = verden.to_crs(
"+proj=ortho +lat_0=60.00 +lon_0=23.0000 +x_0=0 +y_0=0 "
"+a=6370997 +b=6370997 +units=m +no_defs"
)

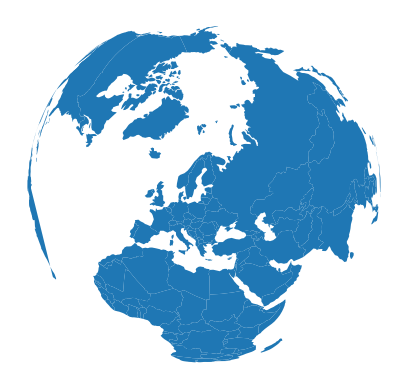

verden_ortho.plot()
matplotlib.pyplot.axis("off")
(-7006995.416935118, 7005877.340582642, -6968264.187936907, 6378854.706416504)
